Uvod u proizvod

HT-QCW75H Prijenosni ručni aparat za lasersko zavarivanje je kompaktni-vazdušno hlađeni QCW laserski sistem s vlaknima za precizno tačkasto zavarivanje i kratko-zavarivanje tankih dijelova od nehrđajućeg čelika i ugljičnog čelika.

Tehničke specifikacije

Parametar	Specifikacija
Naziv proizvoda	Prijenosni ručni aparat za lasersko zavarivanje
Model	HT{0}}QCW75H
Laserski tip	QCW fiber laser
Prosječna snaga lasera	300 W
Maksimalna snaga lasera	600 W
Talasna dužina lasera	1080 ±5 nm
Frekvencija pulsa	1–300 Hz
Frekvencija modulacije	1–5000 Hz
Maksimalna energija jednog-pulsa	6 J
Određeni promjer mjesta zavarivanja	0,5–1,5 mm
Specificirano odstupanje mjesta zavarivanja	Manje ili jednako ±0,1 mm
Preporučena debljina materijala	0,1–1,5 mm
Uobičajeno-vrijeme zavarivanja na jednom mjestu	0,2–0,5 sekundi
Dužina izlaznog vlakna	2–3 m
Metoda hlađenja	Zračno{0}}hlađeno
Kontrolni interfejs	5-inčni interfejs
Dimenzije mašine	374,5 × 191 × 330 mm
Težina mašine	11,5 kg
Primarni materijali	Nerđajući čelik i ugljenični čelik
Primarni procesi	Tačkasto zavarivanje i kratko{0}}zavarivanje
Garancija	2 godine
Dostupna prilagodba	Snaga, napon, upravljački interfejs, izgled mašine i pozicioniranje obratka

Ključne prednosti

Precizno točkovno zavarivanje
QCW laser sa vlaknima isporučuje kontrolisanu impulsnu energiju, stvarajući određene tačke zavarivanja od 0,5–1,5 mm za tanke metalne delove koji zahtevaju lokalizovano spajanje.

Nizak unos toplote
Koncentrirana laserska energija ograničava nepotreban prijenos topline na okolna područja, pomažući u smanjenju izobličenja i zona{0}}zahvaćenih toplinom na odgovarajućim aplikacijama na tankim-limovima.

Brzi ciklus zavarivanja
Tipično vrijeme zavarivanja u jednom-tačkom zavarivanja je 0,2–0,5 sekundi, što podržava ponavljajuće zavarivanje malih dijelova u proizvodnji male- i srednje{4}}obine.

Kompaktni prijenosni dizajn
Jedinica sa zračnim-hlađenjem od 11,5 kg zahtijeva ograničen prostor za instalaciju i može se premještati između odgovarajućih kontroliranih radnih mjesta za zavarivanje.

Tipične primjene

Kućišta i poklopci od nerđajućeg čelika
Pogodno za točkasto zavarivanje i zavarivanje kratkim-šavovima poklopaca kontrolne{1}}kutije, kućišta instrumenata, pristupnih ploča i malih kućišta od nehrđajućeg čelika.

Precizni hardver i mali sklopovi
Primjenjivo na držače, kopče, spojeve, konektore i kompaktne metalne sklopove koji zahtijevaju kontroliranu veličinu zavara i ograničeni toplinski unos.

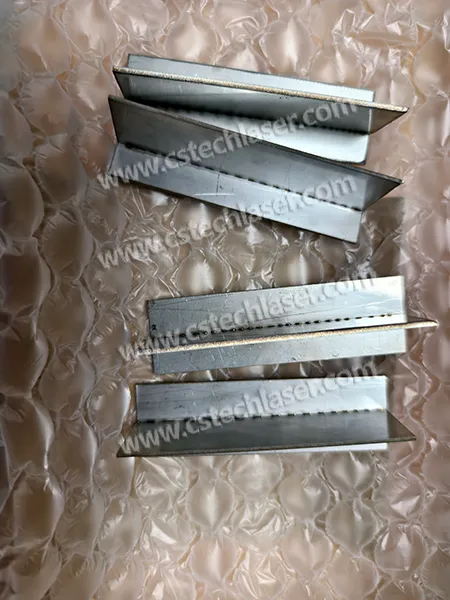

Popravak i ojačanje tankih ploča
Pogodno za popravku lokaliziranih pukotina, pričvršćivanje jezičaka za pojačanje i obnavljanje oštećenih spojeva na dostupnim poklopcima od nehrđajućeg čelika ili ugljičnog čelika, nosačima i -djelovima od lima.
Konačna prikladnost ovisi o vrsti materijala, debljini, dizajnu spoja, stanju površine i potrebnim performansama zavara.

Opcije prilagođavanja

Konfiguracija napajanja
Opcije snage lasera mogu se pregledati prema materijalu, debljini, veličini zavara, zahtjevu za penetracijom i proizvodnom učinku.

Konfiguracija napona
Ulazni napon, frekvencija, tip utikača i električni priključak mogu se konfigurirati za zemlju odredišta i tvornički izvor napajanja.

Kontrolni interfejs
Jezik interfejsa, prikaz parametara i radne postavke mogu se podesiti prema zahtevima projekta.

Pozicioniranje radnog komada
Učvršćenja, oslonci i alati za pozicioniranje mogu se dizajnirati prema veličini obratka, lokaciji spoja, načinu stezanja i procesu utovara.

Izgled mašine
Boja kućišta, logotip, natpisna pločica i vanjske oznake mogu se prilagoditi za velike narudžbe.
Svi prilagođeni artikli su potvrđeni u tehničkoj ponudi prije proizvodnje.

Zašto odabrati Chinasky Laser?

Više od 20 godina iskustva u razvoju laserske opreme, proizvodnji i industrijskoj primjeni.

Tehničke mogućnosti pokrivaju lasersko zavarivanje, rezanje, čišćenje, oblaganje, skidanje i preciznu obradu materijala.

Podrška za aplikaciju koja pokriva pregled procesa, testiranje uzoraka, odabir opreme i prilagođeno pozicioniranje radnog komada.

Sistemi upravljanja kvalitetom i sljedivosti proizvodnje koji podržavaju proizvodnju i inspekciju opreme.

Kvalifikacije kompanije uključuju ISO 9001, CE i FDA{1}}certifikacije, 4 nacionalna patenta za pronalaske i više od 20 patenata korisnih modela.

Za naručeni model i konfiguraciju potrebno je potvrditi primjenjive certifikacijske dokumente.

Tehnička podrška za kupce u više od 100 zemalja i regiona, uključujući konsultacije, smjernice za puštanje u rad i nakon{1}}usluge.

Često postavljana pitanja

P: Koje materijale može zavariti prijenosna ručna mašina za lasersko zavarivanje?

O: Trenutno potvrđeni primarni materijali su nerđajući čelik i ugljenični čelik. Ostale materijale treba procijeniti ispitivanjem uzoraka.

P: Koju debljinu može zavariti HT-QCW75H?

O: Preporučeni opseg debljine materijala je 0,1-1,5 mm. Konačna sposobnost ovisi o vrsti materijala, dizajnu spoja, stanju površine i parametrima zavarivanja.

P: Može li mašina zavariti aluminijum ili bakar?

O: Aluminij i bakar nisu navedeni kao standardni potvrđeni materijali u trenutnoj specifikaciji. Prije potvrde prikladnosti procesa potrebno je testiranje uzorka.

P: Da li je mašina pogodna za kontinuirano zavarivanje šavova?

O: HT-QCW75H je prvenstveno dizajniran za precizno tačkasto zavarivanje i zavarivanje kratkim-šavovima. Primjene koje zahtijevaju duge kontinuirane šavove ili proizvodnju visokog{4}}radnog{5}}ciklusa treba procijeniti zasebno.

P: Koje su informacije potrebne za testiranje uzorka?

O: Molimo navedite razred materijala, debljinu, tip spoja, crtež ili fotografije izratka, potreban kvalitet zavara i kriterije inspekcije. Opseg ispitivanja se potvrđuje prije obrade uzoraka.
